A CGH Cachoeira Brava, localizada no Rio Turvo, em Cerro Azul (PR), está em fase final de implantação, e se consolida como um case de excelência em engenharia hidrelétrica. Executada em apenas 16 meses, a obra foi conduzida com maestria pela Fronter Engenharia, sob a coordenação técnica de Leandro Manfroi, que liderou o projeto com precisão, estratégia e profundo conhecimento técnico.
O empreendimento envolveu soluções avançadas em escavações, estruturas hidráulicas, geração de energia e gestão integrada, tornando-se referência em usinas de pequeno porte (CGH) no Brasil.
O projeto foi precedido por um estudo hidroenergético detalhado, com análise de séries históricas de vazão superiores a 50 anos. A modelagem hidrológica validou a viabilidade da instalação de duas turbinas Francis, ideais para quedas médias e com alta eficiência em regimes variáveis de carga.

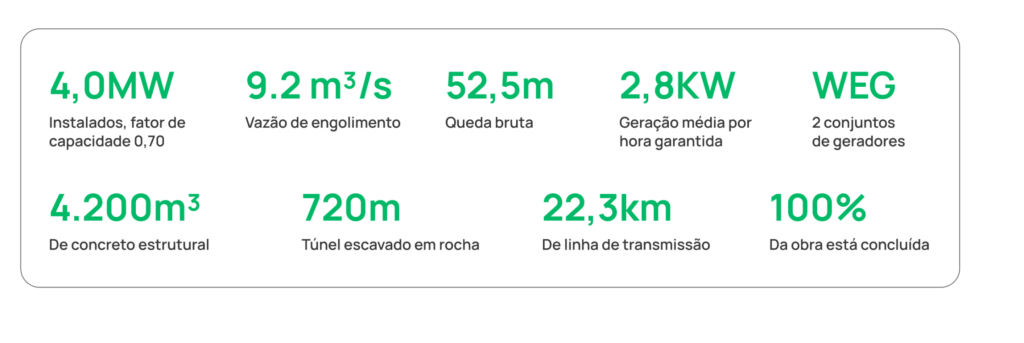

A CGH Cachoeira Brava possui:
Esses parâmetros garantem um aproveitamento energético eficiente, compatível com o perfil hidrológico da bacia do Rio Turvo e com os objetivos de geração distribuída.
Após a obtenção das licenças ambientais em novembro de 2023, iniciou-se uma jornada desafiadora: concluir a obra em apenas 16 meses, sem linhas de financiamento inicial. A Rio Turvo Energética, grupo empreendedor do projeto, confiou à Fronter Engenharia a responsabilidade integral pela execução da obra.
A Fronter, em parceria com a Sustech Consultoria, responsável pelos projetos executivos, desenvolveu as soluções em caráter emergencial, mobilizando recursos com agilidade e precisão para garantir o avanço contínuo das frentes de trabalho.
A gestão da obra foi conduzida com planejamento técnico detalhado, controle rigoroso de cronograma e orçamento, integração eficiente de equipes multidisciplinares e tomada de decisões ágeis frente aos imprevistos, assegurando o cumprimento das metas estabelecidas e a excelência técnica em todas as etapas.

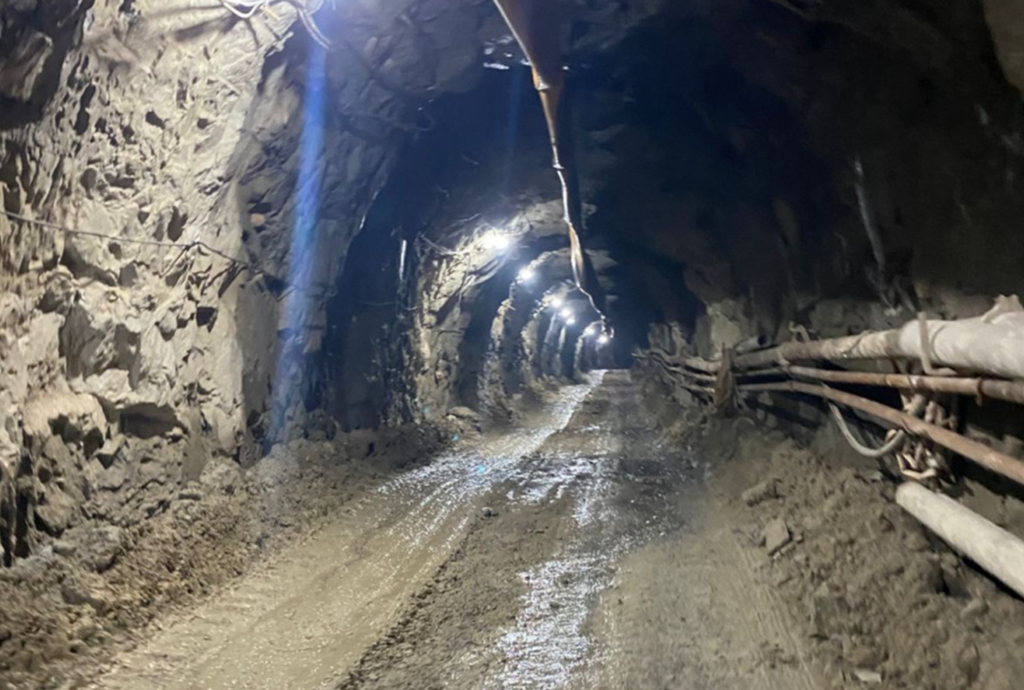

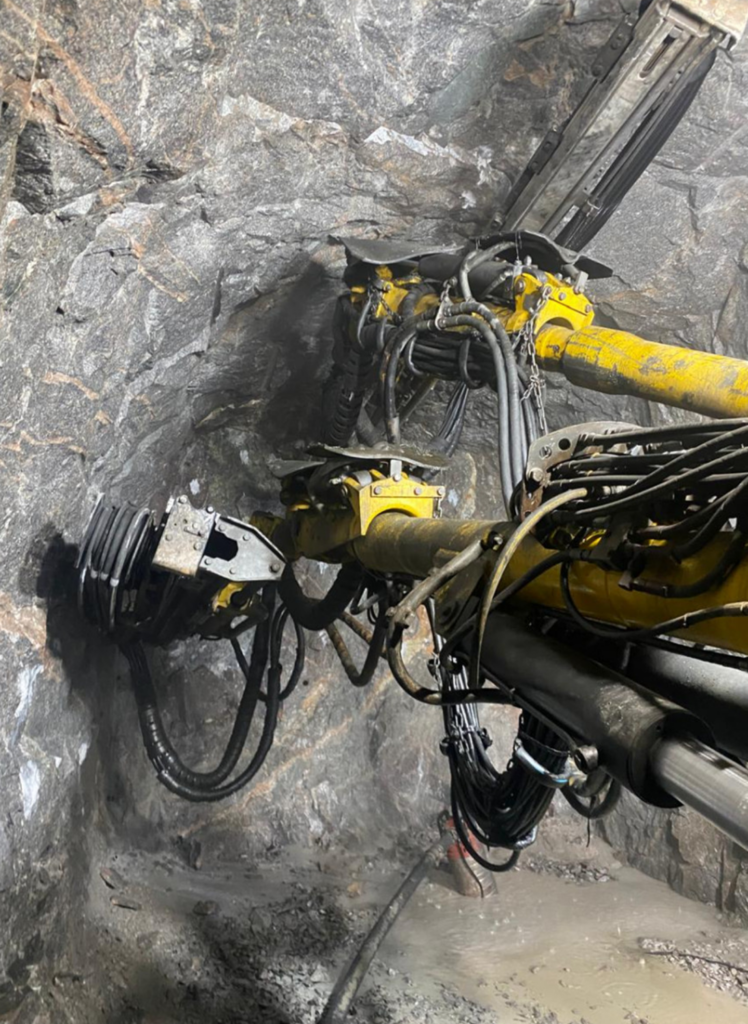

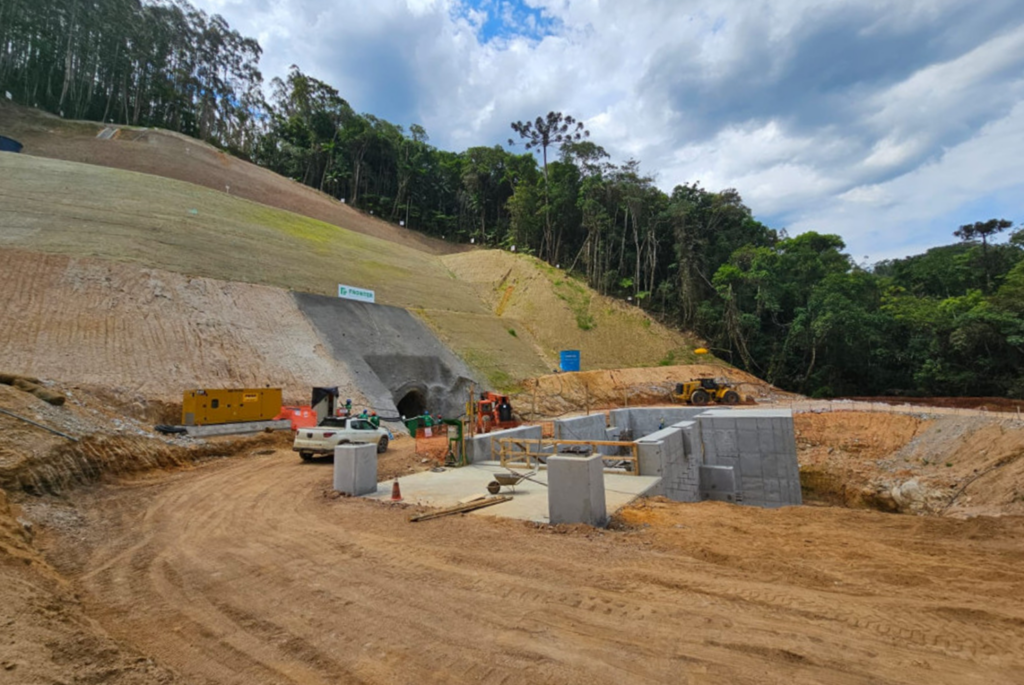

O túnel de derivação, com 720 metros escavados em rocha, foi concluído em apenas cinco meses, mesmo diante de interferências operacionais e da substituição de empresas contratadas. A execução ficou a cargo da Pedra Branca Escavações, cuja experiência em obras subterrâneas foi fundamental para o desempenho da frente de ataque. O suporte técnico do Dr. Eli, especialista em obras subterrâneas, também foi decisivo para manter o cronograma e a qualidade da escavação.

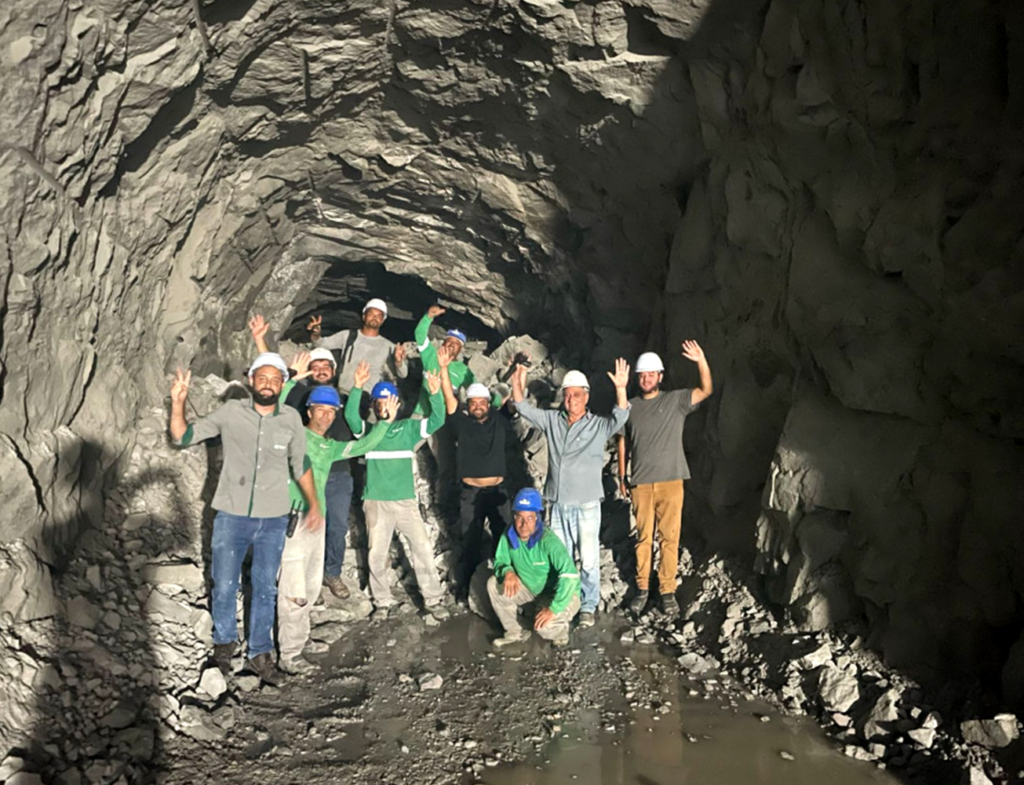

O encontro das frentes de escavação do túnel de derivação foi um marco técnico da obra, evidenciando o alto nível de precisão geométrica alcançado pela equipe da Fronter Engenharia. Executado a partir de dois acessos simultâneos, o túnel de 720 metros em rocha exigiu controle topográfico rigoroso, alinhamento milimétrico e integração eficiente entre projeto e execução.
Esse resultado confirma a excelência dos métodos construtivos adotados, o domínio técnico sobre as condições geológicas locais e a capacidade da equipe em conduzir obras subterrâneas com segurança e exatidão.
Assista ao vídeo do momento do encontro

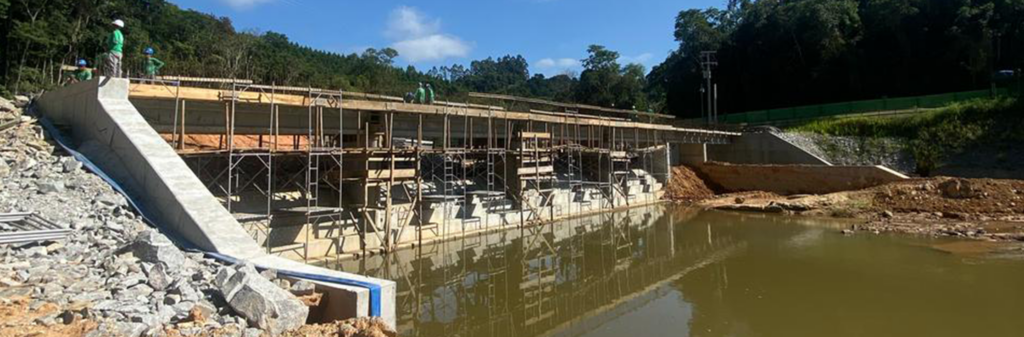

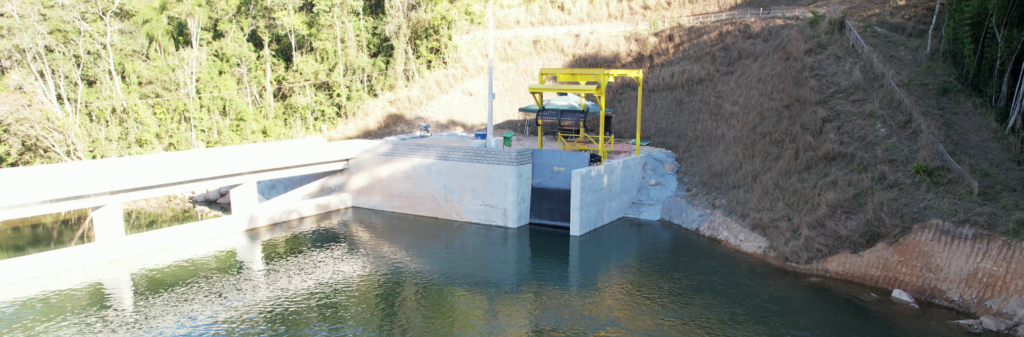

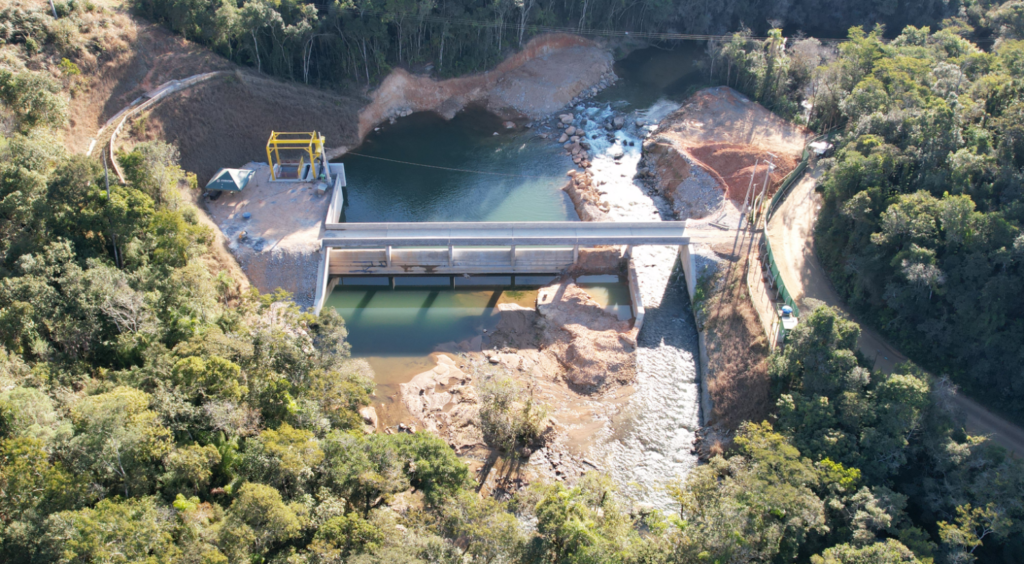

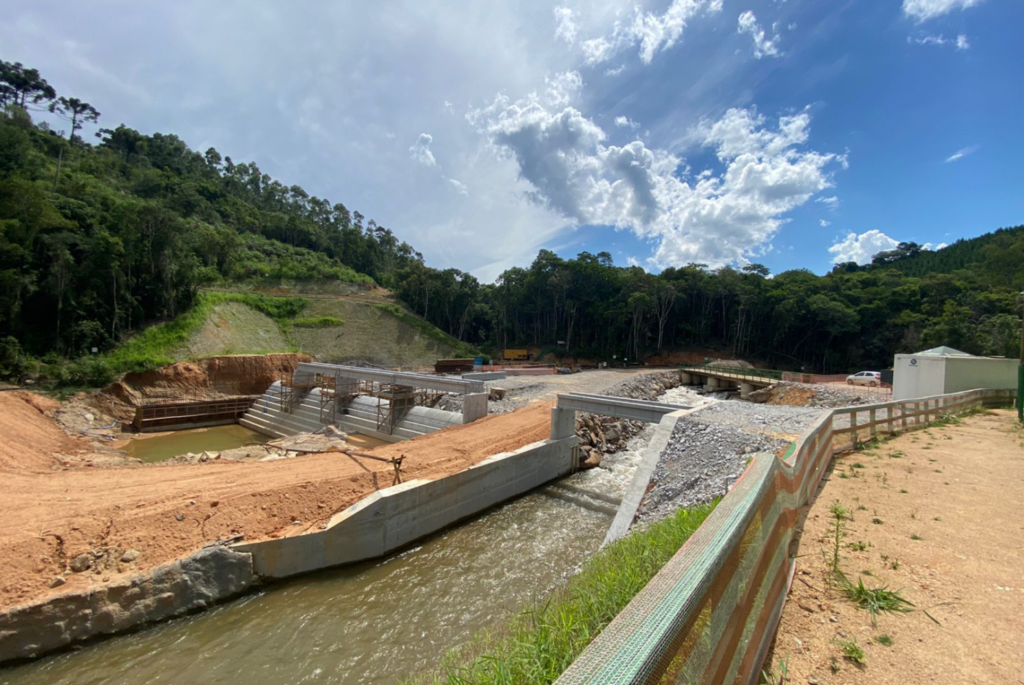

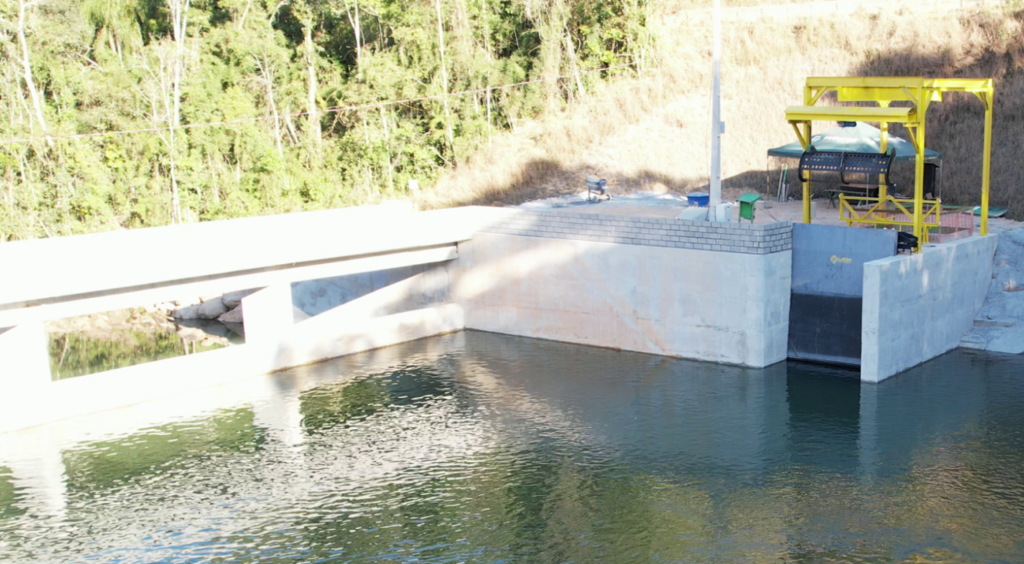

A barragem foi projetada com foco na minimização de impactos ambientais, respeitando o encaixe montanhoso e a vegetação nativa da Mata Atlântica. O desvio do rio foi realizado por meio de túnel de derivação e ponte provisória, permitindo o acesso à margem direita e a execução simultânea das estruturas hidráulicas. Não houve danos ambientais decorrentes de alagamento de grandes áreas, reforçando o compromisso do empreendimento com a sustentabilidade e o equilíbrio ambiental da região.

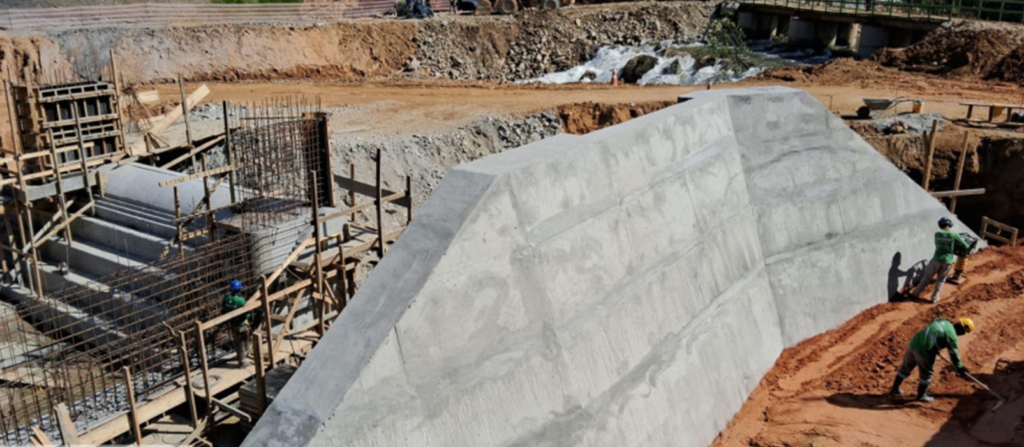

A execução da barragem e da casa de força demandou o uso de aproximadamente 4.200 m³ de concreto estrutural, distribuídos entre as fundações, estruturas de contenção e elementos hidráulicos, com controle tecnológico rigoroso e conformidade com normas técnicas.
As soluções adotadas garantiram eficiência construtiva, segurança hídrica e preservação ambiental, alinhadas às boas práticas de engenharia sustentável

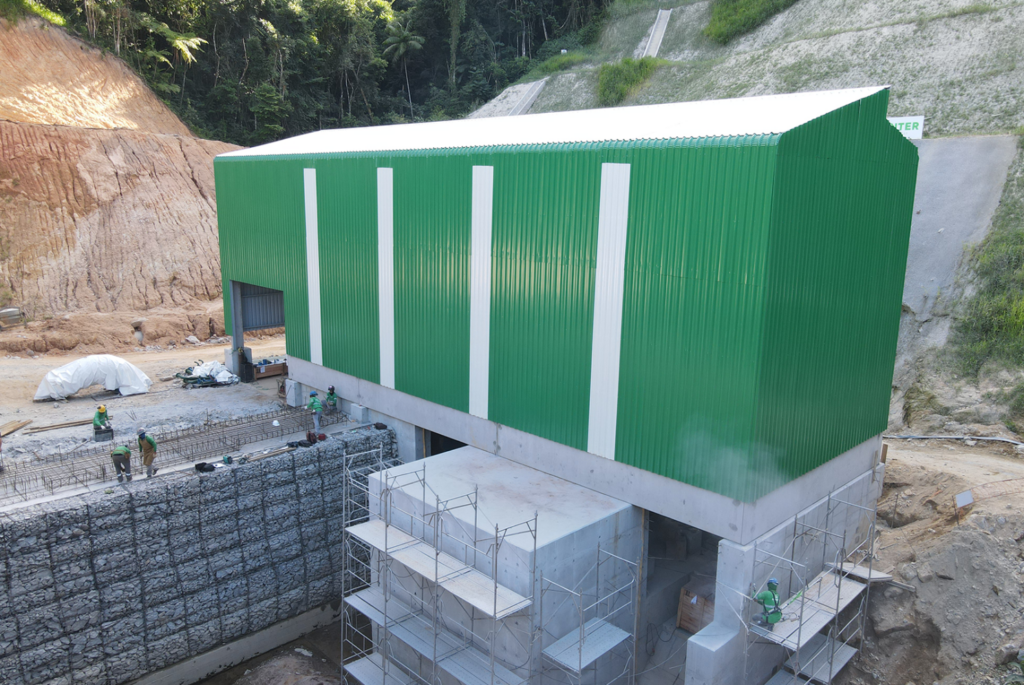

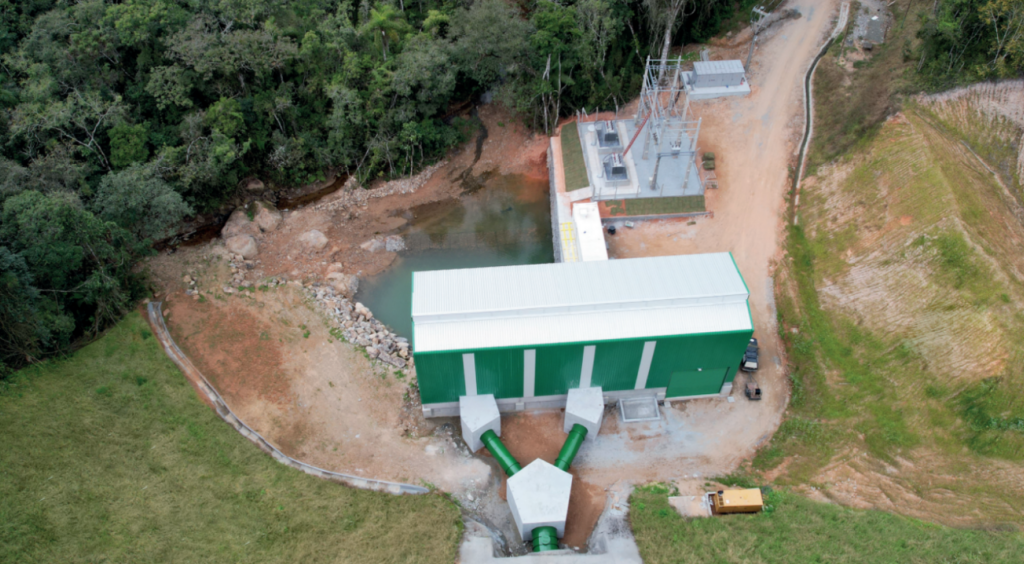

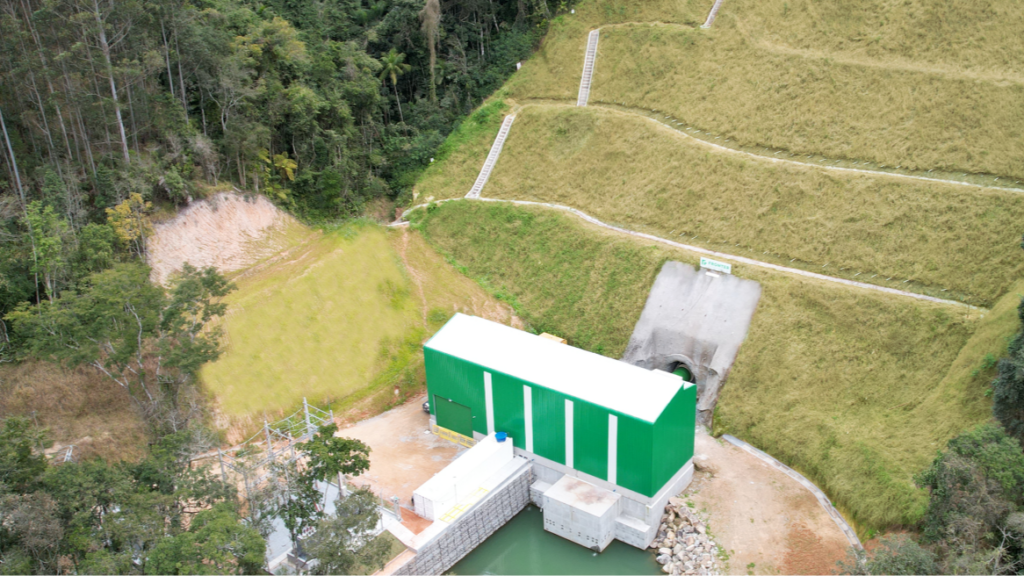

A casa de força é o núcleo funcional de uma CGH, responsável por abrigar os conjuntos turbina-gerador e os sistemas auxiliares de controle, proteção e transformação de energia. Sua estrutura deve garantir estabilidade geotécnica, resistência mecânica e compatibilidade dimensional com os equipamentos eletromecânicos instalados.

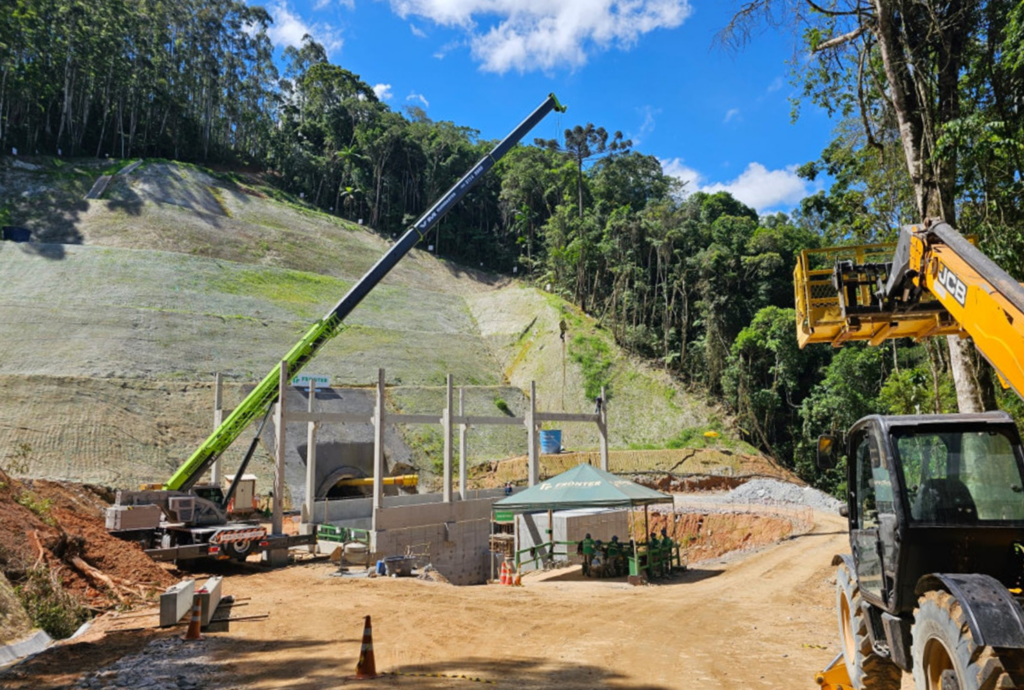

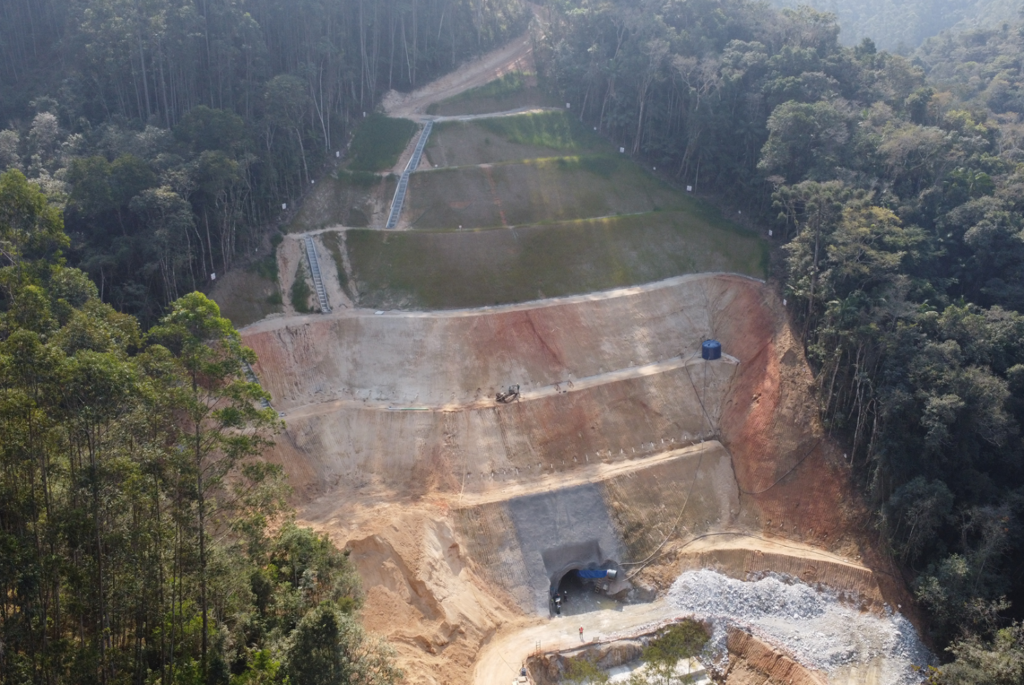

Na CGH Cachoeira Brava, a escavação da casa de força exigiu retaludamento complexo e movimentação de volumes significativamente superiores ao previsto em projeto, devido à geometria irregular do terreno e às características da rocha matriz. Para garantir a segurança estrutural, foram adotadas soluções específicas de contenção e estabilização, com aplicação de técnicas de escavação controlada, reforços estruturais e monitoramento geotécnico em tempo real.
A atuação do engenheiro Carlos Terra, parceiro técnico da Fronter Engenharia, foi decisiva para a condução dessa etapa crítica, assegurando que a estrutura atendesse aos requisitos de durabilidade, segurança e desempenho operacional exigidos para o funcionamento contínuo da usina.

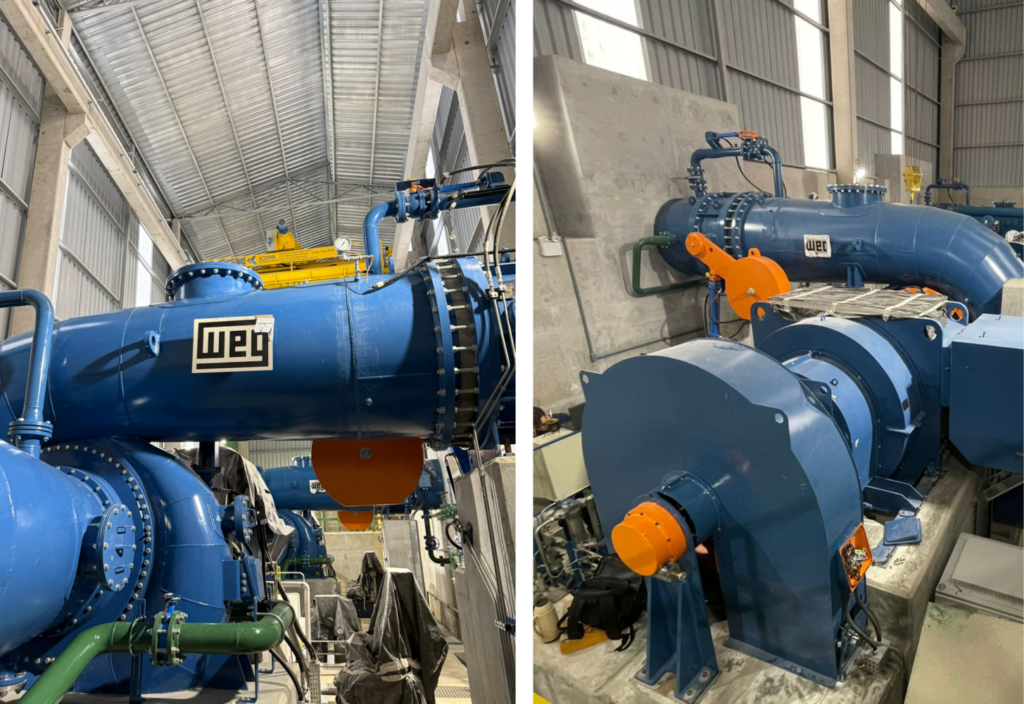

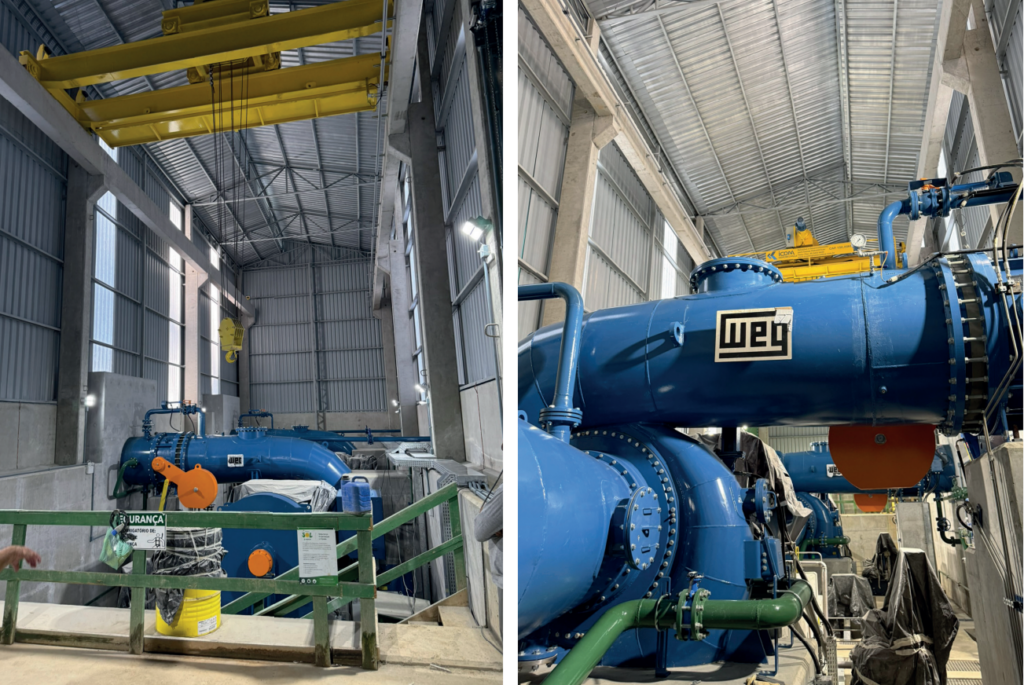

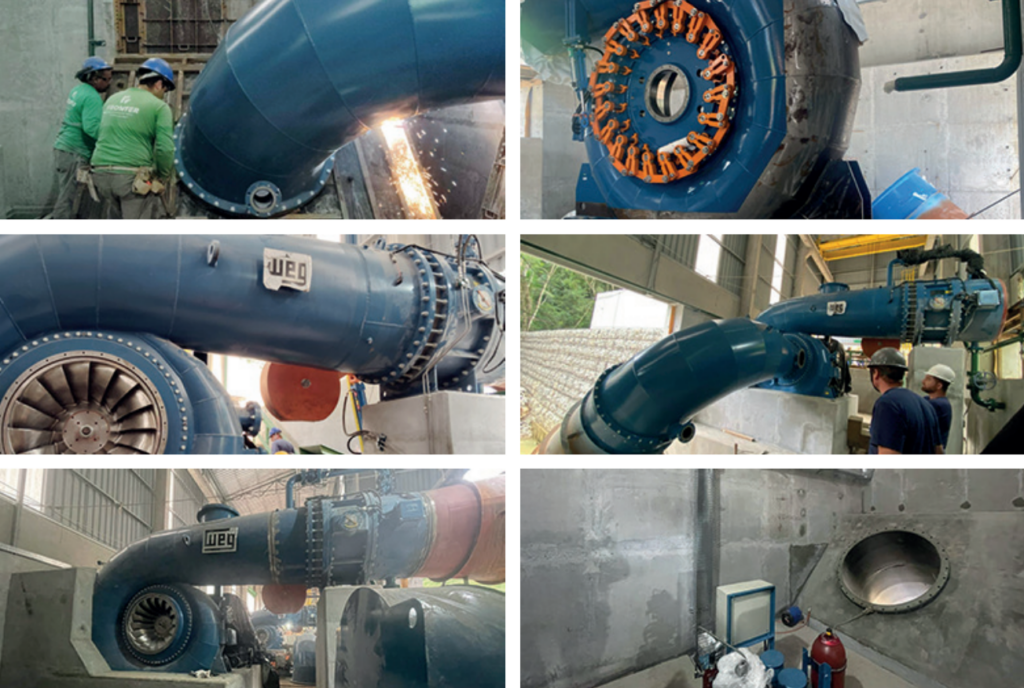

O conjunto gerador foi especificado com foco em alta confiabilidade e desempenho técnico. As turbinas e geradores foram fornecidos pela WEG, empresa reconhecida internacionalmente pela qualidade de seus equipamentos eletromecânicos.
A escolha da WEG reforça o compromisso do empreendimento com tecnologia de ponta, durabilidade e eficiência energética, assegurando performance adequada ao perfil hidrológico da CGH.
A linha de transmissão é um componente essencial em qualquer usina hidrelétrica, responsável por transportar a energia elétrica gerada na casa de força até os pontos de consumo ou conexão com o sistema elétrico nacional. Sua função é garantir que a energia produzida seja entregue com eficiência, estabilidade e segurança, respeitando os parâmetros de tensão, frequência e qualidade exigidos pelas normas técnicas e operadoras do sistema.

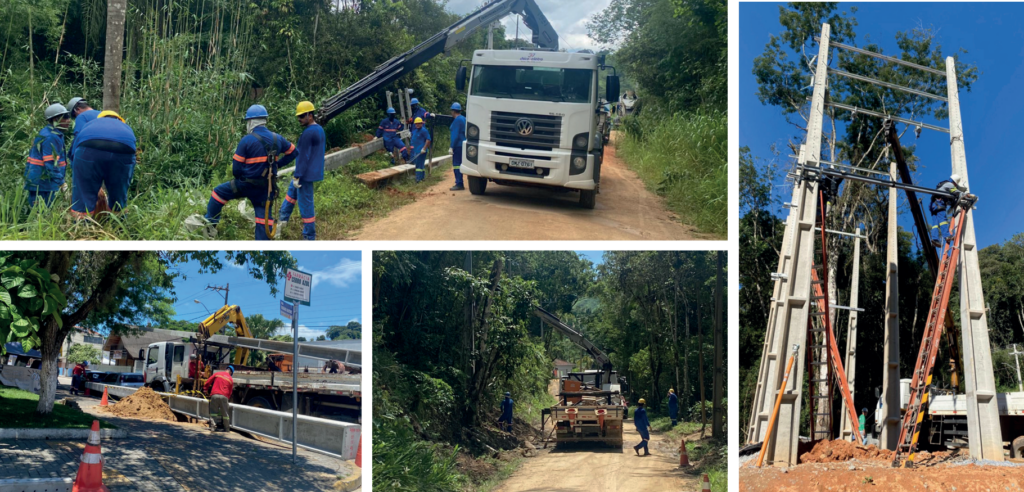

A execução desse sistema foi realizada pela Patoeste, empresa especializada em infraestrutura elétrica e montagem de linhas de transmissão, cuja atuação assegurou o alto padrão de confiabilidade e desempenho da interligação elétrica do empreendimento.
A implantação da linha de transmissão envolveu 22,3 km de extensão, conectando a usina ao ponto de entrega definido pela distribuidora. Essa infraestrutura foi projetada para operar em média tensão, com especificações compatíveis com a potência instalada de 4,0 MW e o perfil de geração contínua da usina.
Do ponto de vista técnico, a linha exigiu estudos de traçado, análise de interferências, dimensionamento de torres e fundações, além da definição de condutores e isoladores adequados às condições climáticas e topográficas da região. O terreno rochoso e os embargos municipais representaram desafios significativos, exigindo soluções específicas para fundações em solo de baixa penetrabilidade, como o uso de perfuração profunda, ancoragens e concreto especial.
A execução da CGH Cachoeira Brava contou com uma equipe multidisciplinar formada pela Fronter Engenharia, composta por engenheiros civis, eletricistas, técnicos em segurança, operadores e encarregados de campo. A atuação integrada desses profissionais foi essencial para garantir o desempenho técnico da obra, mantendo elevados padrões de qualidade, segurança e produtividade. Destacaram-se nomes como Eng. Civil Felipe Dall’Agnol, Eng. Civil Jefersson Dias, Encarregado geral Valdemir e Encarregado de frente Silvio, que demonstraram excelência operacional e comprometimento em todas as etapas.
Sob a liderança de Leandro Manfroi, a coordenação das frentes de trabalho foi conduzida com precisão e agilidade, assegurando sinergia entre os setores de projeto, execução e controle. Uma equipe bem estruturada, como a da Fronter Engenharia, é fator determinante para o sucesso de obras complexas, contribuindo diretamente para o cumprimento de prazos, controle de custos e conformidade técnica em empreendimentos de geração de energia.
A CGH Cachoeira Brava é um exemplo concreto de engenharia aplicada com excelência, onde cada etapa, do canteiro de obras aos acabamentos, foi conduzida sob padrões técnicos e operacionais. Foram utilizadas estruturas de concreto moldadas in loco com controle tecnológico de materiais, soluções construtivas compatíveis com o perfil geológico da região, e práticas de gestão ambiental alinhadas às exigências legais e aos princípios de sustentabilidade. O cuidado com a infraestrutura, a segurança dos colaboradores e a eficiência dos processos refletem o compromisso com a qualidade e a responsabilidade socioambiental.
Conduzida pela Fronter Engenharia, sob a coordenação técnica de Leandro Manfroi, a obra se destaca como referência em geração distribuída, execução acelerada e integração de equipes multidisciplinares. A capacidade construtiva da Fronter foi decisiva para transformar um projeto complexo em um empreendimento funcional, seguro e duradouro. Com soluções técnicas robustas, domínio de obra pesada e gestão eficiente.
